空气电加热器，电加热器

产品介绍

 （一）电加热器点及用途
电站除灰、烟气脱硫域用空气电加热装置由电加热器、风机和控制系统等部分组成。电加热器中的发热元件采用1Cr18Ni9Tii不锈钢无缝管作保护套管，高锰铝合金丝（0Cr27A17Mo2）、结晶氧化镁经压缩工艺成型，使电热元件的发热效率、使用寿命得以保证。控制部分采用进的数字电路、集成电路触发器，高反压可控硅等组成测温、调节、控制系统，保证了电加热器在设定状态下的正常运行。
 （二）主要技术指标及型号规格
 1、主要技术性：
（1）工作电压：380/220V
（2）总功率：15~100KW  200~240KW
（3）控温范围：0~400ºC
（4）控制精度：1
（5）配用热电偶分度号：“K”、“PT100”（殊的可根据用户要求选用）

2、型号规格见如下：

序号	型号	总功率 KW	工作电压 V	进口温度 ºC	出口温度 ºC	控制范围 ºC	工作压力 MPa	流量 m³/min	进口法兰 mm
1	DYK-10	10	380/220	-20~50	80~250	0~400	≤0.5	2~6	50~80
2	DYK-20	20						3~8	50~80
3	DYK-30	30						5~10	80~100
4	DYK-40	40	380	-20~50	100~150	0~400	≤0.5	8~12	80~100
5	DYK-50	50						10~15	100~115
6	DYK-60	60						12~16	100~125
7	DYK-70	70						14~18	125~150
8	DYK-80	80						18~22	125~150
9	DYK-90	90						20~30	150~175
10	DYK-100	100						25~40	175~200
11	DYK-120	120						40~60	200~250
12	DYK-150	150						60~90	250~300
13	DYK-175	175						100~150	300~325
14	DYK-200	200						120~180	300~325
15	DYK-240	240						150~200	325~350
注：殊规格供需双方另行商定

（三）主要结构及原理

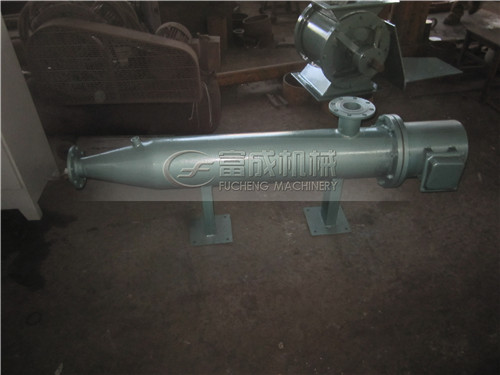

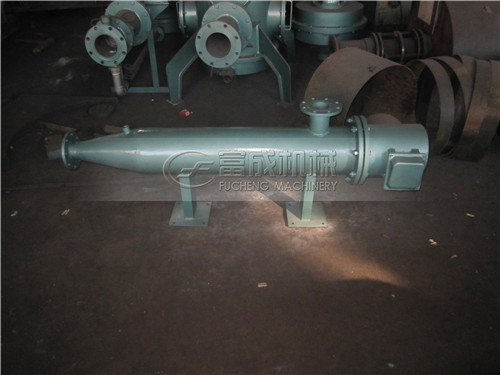

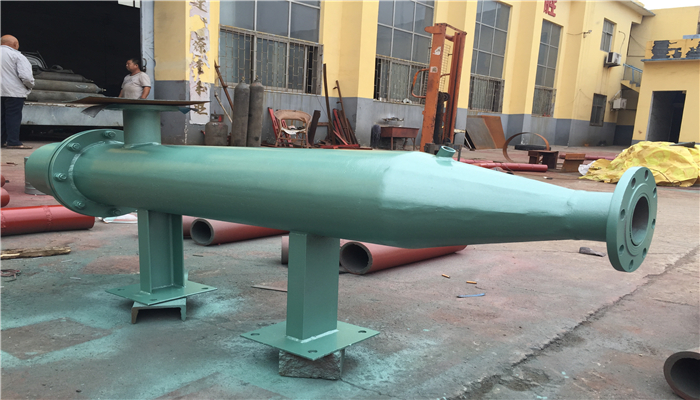

1、电加热器结构
  （1）结构简图
1、加热器壳体        2、防护罩         3、底座        4、导流隔板

 （2）工作原理

   加热器是由多支管状电热元件、筒体、导流隔板等部分组成。管状电热元件是在金属管内放入高温电阻丝，在空隙部分紧密地填入具有良好较缘和导热性能的结晶氧化镁。采用管状电热元件的发热体，具有结构进、热效率高、机械强度好、耐腐蚀、耐磨等点。简体内安装了导流隔板，能使空气流通时受热均匀。


2、控制柜结构及原理


1. 外形图


1、电源指示灯           2、超温报警灯         3、工作指示灯

4、电流表               5、电压表             6、智能温度调节仪

7、万能转换开关         8、风机开关           9、工作按钮开关

10、电源开关



DYK系列除灰系统用空气电加热控制柜采用YY-DDC-08A智能温度调节仪，大功率高反压可控硅和热电偶等组成测量、调节、控制回路。在电加热过程中测温热电偶将加热器出口温度转换成毫伏（mV）电信号，送至YY-DDC-08A智能温度调节仪进行放大、比较后，YY-DDC-08A智能温度调节仪的LED数码管即显示测量的温度值，同时输出0~10mA电流到可控硅电压调整器的输入端，控制输出脉冲的数量，从而达到可控硅导通角度的目的。当显示值低于设定值时，YY-DDC-08A智能温度调节仪输出10mA电流，当显示值高于设定值时，YY-DDC-08A智能温度调节仪输出为零；当进入设定值附近时，输出电流按P、I、D规律变化，使控制柜具有良好的控制精度和调节性能。
控制柜原理图详见图纸。
 （四）安装与接线
 空气电加热器应水平安装，进出风口与系统连接时要坚固，地脚螺母要拧紧，使用其稳固。
控制柜应安放在干燥通风、便于操作的地方，电源输入、输出线之直径应按截面每平方毫米2.5安培（允许通过电流Imax=2.5A/mm2）计算选择，控制柜外壳应可靠接地。
安装热电偶时，应区分“+”“-”端。加热器在使用前应测量电源接入端子与金属外壳的冷态较缘电阻不得低于0.5MΩ ，使用环境相对湿度不大于95%。
电源线的出入端接线要牢固可靠，不得有松动，以免造成不良后果。
