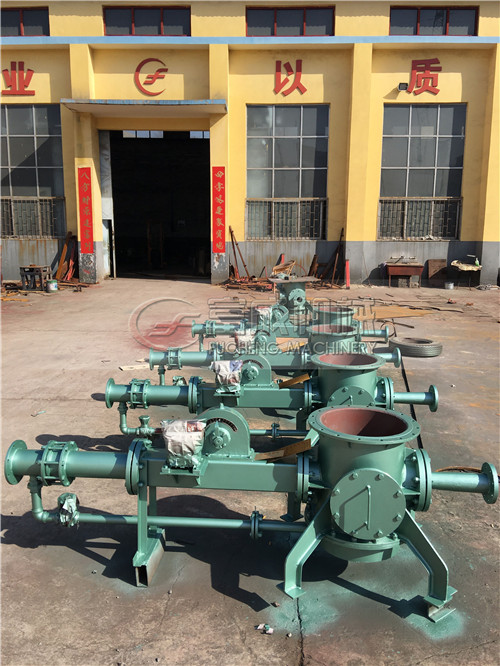

一、 喷射输送泵概述

     巩义市富成机械厂FCP喷射输送泵由均匀给料器和送料器两部分组成，给料器完成均匀给料，并具有锁器功能，它将物料由常压压入低压系统中。送料器利用设计的喷咀，将物料及输送气体均匀混合并将物料送入到输送管中，利用压差使物料沿管道送到受料目的地，该设备适用于短距离、无料位的粉状物料输送。

二、 规格型号及主要技术性能：（输送物料：（粉煤灰计））

                                                表一

名称	规格型号	输送能力t/h	匹配风量 m3／min	进出管道	管内流速	工作压力KPa	给料器功率KW
喷 射 输 送 泵	FCP100-5	3-5	≤15	DN100/DN125	12-16	≤98	1.5
	FCP125-10	5-10	≤22	DN125/DN150	12-16	≤98	2.2
	FCP150-15	10-15	≤35	DN125/DN200	12-16	≤98	3
	FCP150-20	15-20	≤45	DN150/DN200	12-16	≤98	3
	FCP200-30	20-30	≤55	DN200/DN250	12-16	≤98	3

表一说明：

（1）、表一内容供选型参考：送料管直径、需风量、需风压、均需在用户提供较为准确的输送能力、较为准确的计算长度后，再进行选型计算。后确定选用喷射输送泵型号及风机技术参数及型号。
（2）、当量长度一格为通用值，实际输送当量长度可达800m，当量长度达800m时，输送管路应变一次径，当量长度500m以内时可变一次，亦可不变。
（3）、本泵配置风机，以配置罗茨鼓风机为理想。其它风源设备亦可，但需配套减压装置。
（4）、配置方式：可采用一机一泵；一机多泵；一泵一管；多泵一管的母管制输送方式。

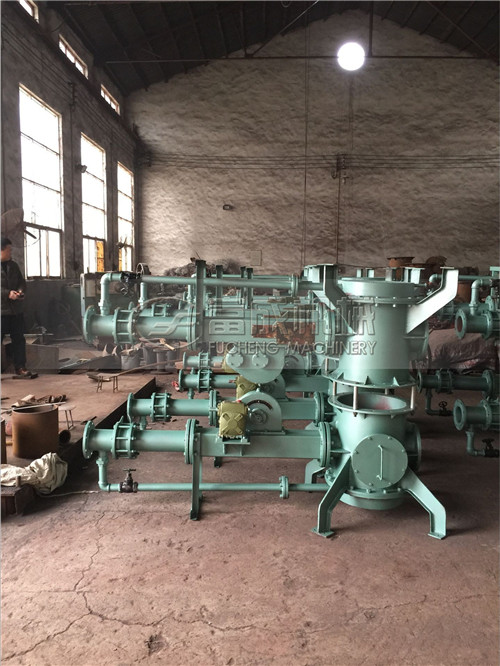

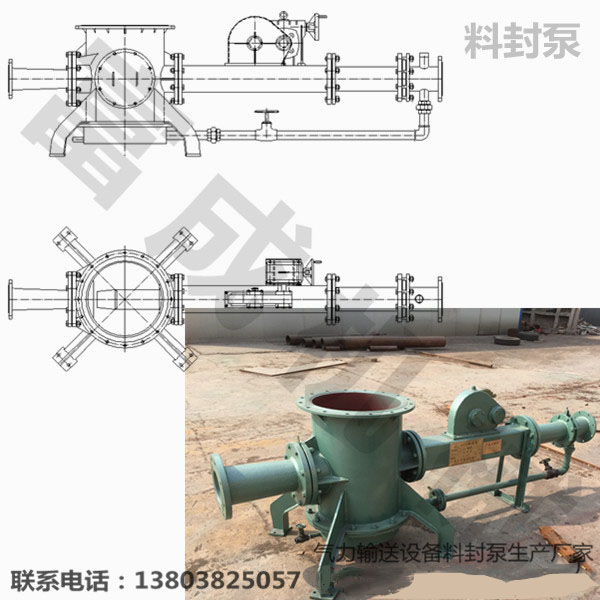

三、喷射输送泵结构

       本装置由四大部分组成：1：气源部分2：给料器3：喷射输送泵4：输灰管道。其中喷射输送泵及落灰斗生产厂负责。其余部分由用户自配。

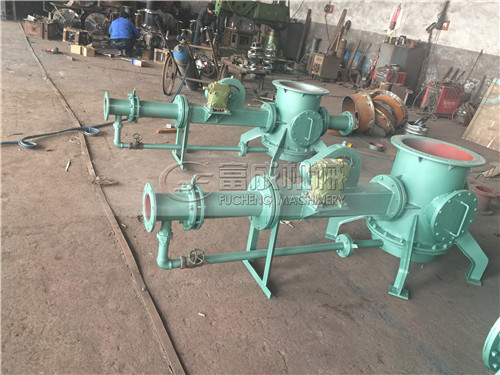

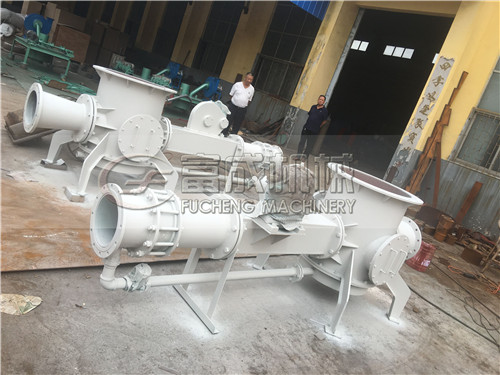

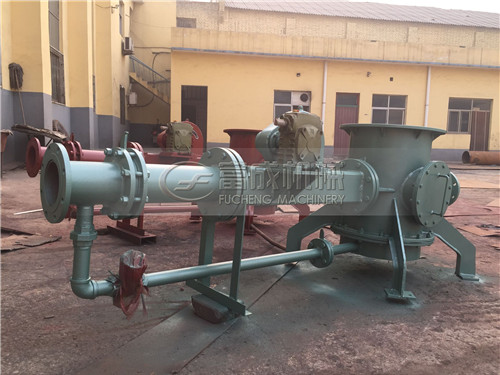

       喷射输送泵由进气部分、给料器、扩散混合室、出料部分组成。进气部分由进气调节、活动风管、调整机构、喷嘴等组成。扩散混合室由泵体、气化装置、上部落灰斗组成，出料部分由扩压器（渐缩管、渐扩管）出灰短节组成。

  四、输送泵工作原理

      由气源来的低压空气，经给料器将物料压入喷射输送泵泵体经喷嘴进入泵体扩散室内，当粉状或颗粒状物料由落料斗落下进入喷嘴与扩压器之间的高速气流区时，即被吹散。加之底部气化装置的气化作用，使物料气化而成悬浮状态。此后即被高速气流送入扩压器的渐缩管内，流经喉部扩散管，进入输送管路，送至所要求的卸料点（例如：库内）即完成送料过程。

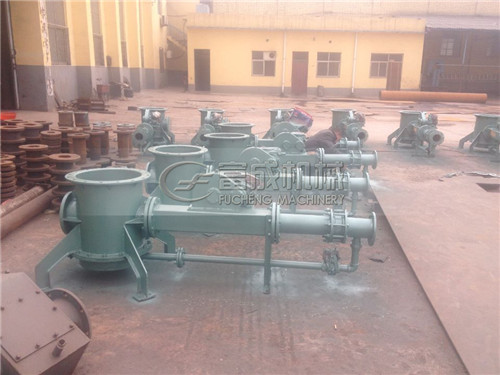

五、输送泵的安装

  （1）、一般情况下，喷射输送泵装在料仓底比较合适，落料畅快。如果放不在库底，置于旁边亦可。但落料管斜角≥45⁰。如果装在电除尘落灰斗下部，可以一斗一管，亦可两斗两斜管；殊情况亦可四斗四斜管插入一台喷射输送泵中，但所有落灰斜管的斜度均应≥45⁰  。
 （2）、喷射输送泵一般置于坚硬的水平面即可，无需打基础安装地脚螺栓，当风管，出料管连接好以后，即可投运。但要求进风管与泵连接时应安装一个挠性节头。
 （3）、喷射输送泵的总高（包括喷射输送泵灰斗）一般为3.5-4.5m,根据现场实际情况亦可适当变动。
 （4）、喷射输送泵放置出口方向，可根据现场情况而定，一般朝向灰库所在位置的方向为宜，或根据管路的走向而定。
 （5）、本喷射输送泵装置要求库顶收尘器的气体散放量应略大于喷射输送泵送料带风总量。勿使库内出现正压情况，以免影响输灰系统工作。
 （6）、要求气源、喷射输送泵、输灰管全系统密封良好，漏风率小于0.2% .

六、喷射输送泵维护保养

   （一）、运行前应在活动风管箱内加入适量的机油，以润滑活动风
管两端的油封。调整机构的减速机内按油标准线的位置加入适量的机械油。冬季N46，夏季N68，初次投运后一个月内换油，以后一般一年换两次即可。
（二）、经常检查气化装置中的滤布，一般半年检查一次。
（三）、其它无需维护保养，易损件很少，一年后检查一下扩压管内的渐缩管、渐扩管的冲刷情况，若磨损严重再换。

七、喷射输送泵调试运行

 1、喷射输送泵调试前检查
     1、检查气源设备的运行情况，记录风机的运行参数，风量、风压应按要求配置，气源应能保证供气要求。
     2、检查供气管路段、仪表配置，量值范围， 仪表应灵敏可靠。
     3、检查喷射输送泵各种螺栓是否松动，联结处螺栓是否上紧，垫子是否安装好。
     4、检查调整装置是否灵活，是否已加润滑油，调整刻度盘零位和关死位置是否对照。
2、空试车
   将喷嘴关死，刻度指针指到“0”刻度，清洁空气吹扫管路半个小时，检查各联接部分是否漏风，并进行处理。
3、将灰库或灰仓的灰逐渐放入喷射输送泵料斗内。
4、打开下部气化装置的进气阀门，压力表表压调至0.3-0.5kg／m²(30-50KPa)。 5、转动调整机构的手轮，缓缓拉开活动风管之喷嘴与出料扩压器的间距，此时开始落灰进入送料运行状态，转动手轮速度，不可太快，一般刻度盘拉至15-20时，停止拉动，运行一个小时后再调整，如果要求增大输送量，可继续试着拉，但应缓慢，并注意观察落灰、输送情况，拉开大刻度位置以指针指到45-50为宜，不可拉的过大，以免发生堵管现象。可靠的刻度位置应是输送量近似等于收尘总量。这需经过反复的调试，观察才可得到可靠的运行状态。
5-1出灰浓度观察，通过观察小管，
5-2突然停电，关死喷嘴，来电后，吹10分钟后再按开车方法逐步拉开。
5-3堵管时，关死喷嘴，继续送风，逐步敲打管道，管路吹开时再恢复运行。
6、停机：如果想停机检查，检修，大修或停炉停运，应关死喷嘴：即转动手轮，关死喷嘴与扩压器的距离，使刻度盘指针指到“0”位，此时不可停止风机，虽然已不落灰但应吹扫管路10-20分钟，以免停机后管路内有集灰，吹扫后可以停止风机运转。
7、喷射输送泵如需长期停运，可关闭灰仓落灰管上的插板阀，待运行一段后把喷射输送泵内灰全部送空，然后按停机顺序停机。
8、清理、打扫现场，保养设备。

八、喷射输送泵说明

  1、操作规程，请喷射输送泵用户根据自己现场工况条件，结合使用说明书的有关条款自行制订。
  2、乙方调试人员有义务协助用户制订操作规程。
  3、运行中若有异常问题出现，请打电话0371-64560789我们将速派人前往贵方协助处理。

九、易损件

    气化装置用滤布两件。

---
